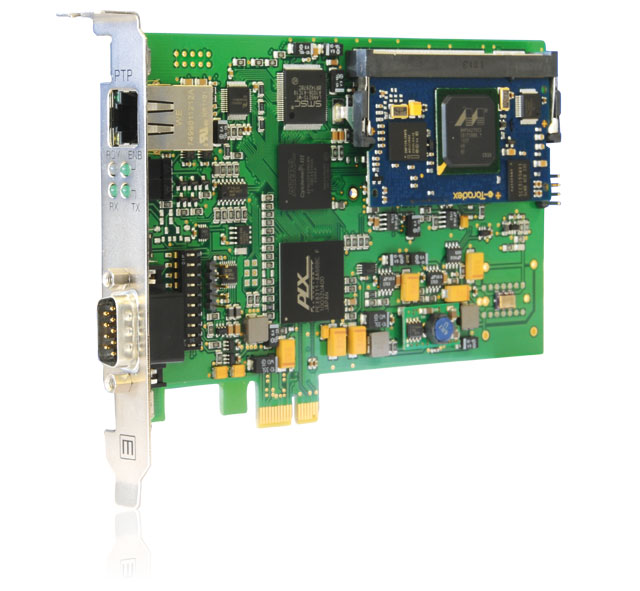

PTP270PEX: IEEE1588-2008 kartica za proširenje za kompjutere s magistralom PCI Express

PTP270PEX kompjuterima jamči tačnost ispod mikrosekunde, koja u aplikacijama merenja i zahvatanja podataka omogućava ultra tačno vremensko označavanje. Zauzima jedan PCIe prorez i nudi širok odabir vremenskih, pulsnih i frekventnih izlaza.

Glavne karakteristike

  • Interfejs PCI Express
  • Obični sat (Ordinary clock), kompatibilan s IEEE 1588-2008 (PTP V2)
  • Sekundni impulsi i 10MHz izlaz
  • "Memory Mapped I/O" vremenska odčitavanja za brz pristup
  • Interfejs RS232
  • Generator vremenskih kodova IRIG-B/AFNOR
  • Plug and Play
  • Upravljački programi za sve proširene operacijske sisteme

PTP270PEX kompjuterima jamči tačnost ispod mikrosekunde, koja u aplikacijama merenja i zahvatanja podataka omogućava ultra tačno vremensko označavanje. Zauzima jedan PCIe prorez i nudi širok odabir vremenskih, pulsnih i frekventnih izlaza.

Ova kartica PTP PCI Express je najbolje rešenje za osiguravanje vrlo tačne vremenske baze serverima ili radnim stanicama preko jednostavne Ethernet veze. Kao izvor tačnog vremena koristi jednaki IEEE1588 referentni sat kao LANTIME M600/GPS/PTP. U prošlosti takva je tačnost ispod mikrosekunde bila izvedljiva samo sa GPS sinhronizovanim uređajima.

Integrirani kompjuter SBC (Single Board Computer) upravlja PTP stack i ima kompatibilan PCIe interfejs s ostalim Meinbergovim PCIe uređajima. Tako možemo karticu upravljati sa standardnim Meinbergovim paketom upravljačkih programa, bez izvođenja PTP programa.

Kartica može služiti kao Stratum 0 referentni vremenski izvor za NTP i menja svaki kompjuter u Stratum 1 NTP server bez dodatnih prostornih zahteva.

Kao prva kartica za vremensku sinhronizaciju PTP V2 na tržištu, koja je kompatibilna s PCI Express, PTP270PEX opremljena je širokim odabirom funkcija koji razvojnim programerima programske opreme pomažu premostiti vremenska ograničenja najčešćih operacijskih sistema, kao što su Linux i Windows. Snažan i visoko funkcionalan Meinbergov API (Application Programming Interface) omogućava jednostavno i mobilno rešenje za pristup svim Meinbergovim karticama za vremensku sinhronizaciju. Meinbergov SDK dostupan je besplatno na internetu.

Starije interfejse, kao što su IRIG DCLS, 1PPS ili 10 MHz, možemo koristiti za povezivanje druge opreme s PCIe karticom i prenošenje vremenske baze po zasebnim kabelskim vezama do sistema, koju nije moguće sinhronizovati preko NTP ili drugih mrežnih protokola.

"Memory Mapped Access" funkcija omogućava jednostavno i efikasno čitanje trenutnog vremena s visokom tačnošću i velikom brzinom.

Kartica je namenjena isključivo vremenskoj sinhronizaciji i ne podržava standardni mrežni interfejs.

Paket upravljačkih programa za Windows sadržava opciju za podešavanje vremena koja u pozadini stalno podešava sistemski sat. Priložen je i program za nadzor statusa uređaja i servisa vremenskih podešavanja i za podešavanje parametara.

Paket upravljačkih programa za Linux sadržava upravljački program jezgra, koji omogućava korišćenje kartice kao referentni vremenski izvor za NTP uslugu, koju sadrži većina distribucija Linuxa. Time kompjuter postane NTP vremenski server, koji može biti izvor tačnog vremena za druge klijente u mreži. S alatkama u retku naredbe možemo podesiti parametre i pratiti status kartice.
