Meinberg LANTIME M3000– Nova platforma za vremensku sinhronizaciju po Vašoj meri

Preduzeće Meinberg danas predstavlja najnovijeg člana iz familije NTP vremenskih servera LANTIME za široku upotrebu u oblasti vremenske sinhronizacije. Svi modeli LANTIME M3000 su standardnih dimenzija sa 19-inčnim kućištem, visine 3U (133,5 mm) i imaju u potpunosti prilagodljivu modularnu strukturu. Upravo modularnost omogućava sistem vremenske sinhronizacije “po meri”, sa širokim izborom standardnih modula (odnosno blokova). Time dolazimo do cenovno efikasnog, a u isti mah i izuzetno svestranog rešenja za Vašu vremensku sinhronizaciju.

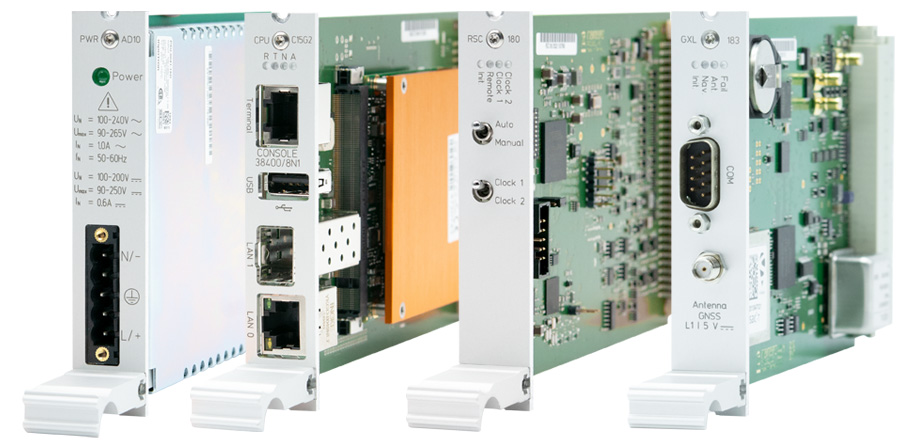

M3000 je prvi u seriji Meinbergovih proizvoda IMS (Intelligent Modular Systems), koji omogućavaju redundansu: ili izvora referentnog vremena ili napajanja i jedinica za hlađenje, u kombinaciji sa posebnim modularnim kućištem koje podržava brzu zamenu modula i njihovo proširenje tokom samog delovanja uređaja. 18-utorna, 3U standardna serverska struktura kućišta LANTIME M3000 omogućava korišćenje do 4 napajanja (za jednosmerni i izmenični napon, mogućnost kombinacije obe varijante), dve pozicije rezervisane su za referentne satove sa prijemnikom tačnog vremena, potom slede preklopna jedinica, centralna procesorska jedinica i 10 ulazno/izlaznih modula.

Meinbergova potpuno nova napajanja IMS namenski su izrađena za visoku energetsku efikasnost. Dva modula, koja su trenutno na tržištu, podržavaju 100-240 VAC/DC ili 18-72VDC. 4 utora, namenjena napajanjima, moguće je opremiti proizvoljnom kombinacijom napajanja AC i DC, ukoliko su na raspolaganju oba vira napona.

Potpuna redundansa je na raspolaganju i za izvor referentnog vremena, koje predstavlja jezgro vremenskog servera LANTIME. Svaki vremenski modul ima ugrađen visokostabilan i tačan oscilator koji je sinhronizovan sa referentnim izvorom, kao što su GPS ili GLONASS ili neki drugi vremenski signal, na primer 1PPS, 10MHz, E1/T1 ili IRIG kodirani signal.

Meinbergov koncept MRS (Multi Reference Source) deo je platforme IMS, koja omogućava odabir izvora referentnog vremena i preko mrežnih protokola, kao što su NTP ili PTP (Master Clock). U tom slučaju vremenski i frekvencijski referentni izvori raspoređeni su u prioritetni popis, koji korisnik sam određuje. Svaki sistem M3000 ima predviđene dve pozicije za referentne satove (CLK slots) i jednu poziciju za prekidač među njima (RSC slot). M3000 omogućava konfiguraciju sa jednim referentnim satom, kao i mogućnost redundanse. U tom slučaju korisnik može da bira između različitih referentnih modula, na primer Meinberg GPS180, GLN180 ili modul sa kombinovanim GPS/GLONASS prijemnikom. U slučaju da su oba utora CLK zauzeta, potreban je nov, izuzetno sposoban RSC (Reference Switch) preklopni modul, koji brine za nesmetan prelaz sa primarnog na redundantni sat, ako na primarnom satu dođe do kvara ili gubitka sinhronizacije. Modul RSC može delovati u automatskom načinu (automatic mode) ili može da se podešava ručno.

CPU modul je kao centralni procesni upravljač još jedna od ključnih jedinica sistema LANTIME M3000, upravlja svim nadzornim i konfiguracionim interfejsima, a u isti mah je zadužen i za slanje alarmnih i statusnih poruka. Kao kod svih sistema LANTIME, i CPU jedinica servera M3000 osigurava visoku tačnost i pouzdanost NTP sinhronizacije svakom klijentu, koji je skladan sa SNTP ili NTP. Na proverenom CPU modulu C051F izvršava se programska oprema Meinberg LANTIME V6, koja je zajednička svim serverima iz serije LANTIME – od kompaktnog M100 za pričvršćivanje na letvu DIN (DIN rail- mount) do funkcionalno raznolikih i vrlo prilagodljivih modela M300 i M900. Programska platforma LTOS V6 nudi svestrani novo zasnovani internet server, kao i SNMP protokol za kompletnu integraciju Vašeg servera LANTIME u sistem upravljanja uređaja u mreži.

Novosti, kao što su virtualni IP, DSCP i 802.1p Ethernet QoS klasifikacija, RADIUS i TACACS+ provera autentičnosti, ugrađena podrška VLAN (IEEE 802.1Q) i puni kapacitet Ipv6 omogućavaju da je vremenske servere LANTIME moguće ugraditi u najrazličitije mreže. Kapacitet servera NTP sa modulom C051F CPU osigurava odziv do 10,000 NTP vremenskim zahtevima klijenta u sekundi.

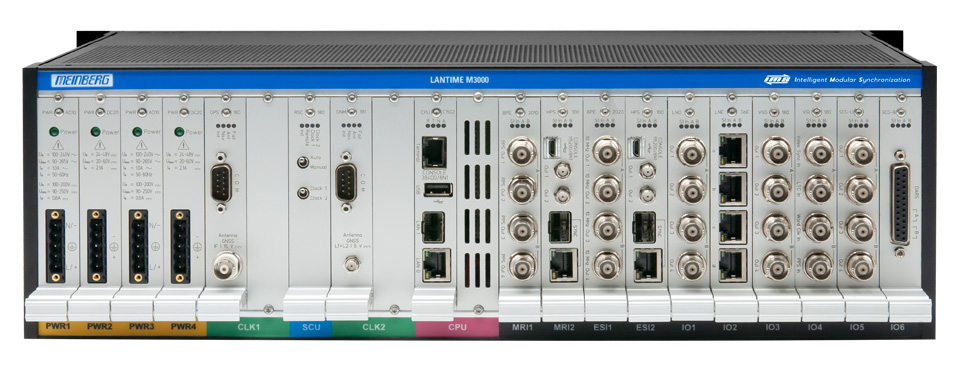

Širok izbor I/O modulov: (MRI1-MRI2, ESI1-ESI2 in I/O1-I/O6).

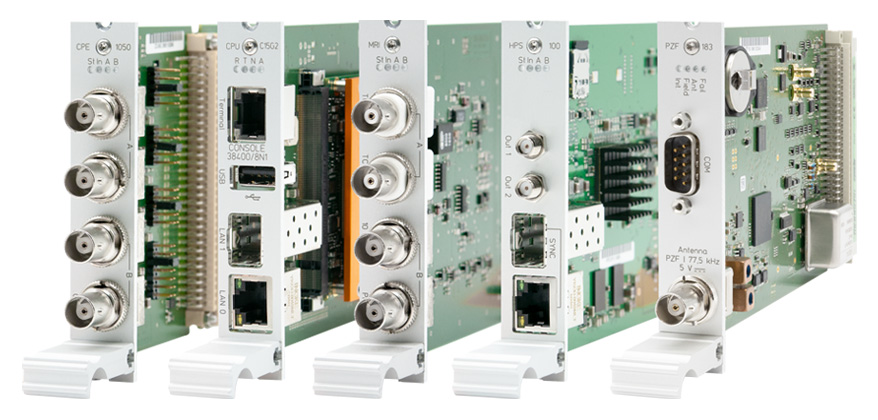

Kao prvi IMS modularni uređaj na tržištu, LANTIME M3000 nudi 10 I/O pozicija. Dok su sve I/O pozicije namenjene tome da korisnik sam odabere svoju željenu kombinaciju IMS I/O modula, prve četiri posebno su prilagođene za dodatne module sa referentnim izvorom tačnog vremena. Oba referentna sata u M3000 mogu imati proširenje ulaznog signala sa jednom MRI (Multi Reference Input) i jednom ili čak dve kartice ESI (Extended Source Input). Kartica MRI podržava obične MRS (Multi Reference Source) referentne izvore kao na primer 1PPS, 10MHz, DCLS i AM kodirani vremenski signal (IRIG/AFNOR/IEEE1344 C37.118), dok modul ESI kao ulaz prihvata podesive frekvencije (1kHz-10MHz), 1PPS i E1/T1 signal, koji je u upotrebi naročito u telekomunikacijama. Signal E1/T1 podržava informaciju SSM/BOC i u potpunosti je prenosi na bilo koju E1/T1 izlaznu karticu (IMS-LIU). Svih 10 I/O pozicija (MRI1-MRI2, ESI1-ESI2 i I/O1-I/O6) takođe podržava proizvoljnu kombinaciju izlaznih modula I/O. Odabir između modula I/O, koji su već na tržištu, već sada nude neverovatnu mogućnost izlaznih signala, a ubuduće biće dodato još više signala i fizičkih priključaka. Posebni izlazni moduli: LIU (Line Interface Unit) za oblast telekomunikacija nudi do 8 E1/T1 izlaza i LNO (Low Noise Output) modul s 10MHz sinusnim signalom i niskim faznim šumom za oblast radio i TV-difuzije već su na raspolaganju sada kada M3000 dolazi na tržište.

Standardni izlazni impulsi (1PPS, 1PPM i prosto programabilni impulsi) i frekvencije (10MHz, 2.048MHz, frekvencijski sintetizator 1kHz-10MHz) na raspolaganju su sa dve svestrane I/O kartice- BPE (Back Port Expansion) i CPE (Configurable Port Expansion). Obe kartice bile su zasnovane sa namerom da zadovolje široki spektar različitih fizičkih priključaka i signalno/protokolnih zahteva. Kartice podržavaju dvodelnu arhitekturu kao pozadinski deo (back-end) i čeoni deo (front-end). Dok pozadinski deo brine za interno usmeravanje IMS sinhronizacijskih signala na zadnjoj ploči (u slučaju BPE) ili za automatsko generisanje širokog spektra različitih izlaznih signala pomoću mikroprocesora (na modulu CPU), čeoni deo omogućava izbor signala, koji su na raspolaganju na različitim fizičkim priključcima. Tako je lako osiguran širok izbor električnih ili optičkih priključaka kao što su BNC, SMA, Twinax, 2-pin DFK, DSUB9 i ST/SC FO konektori.

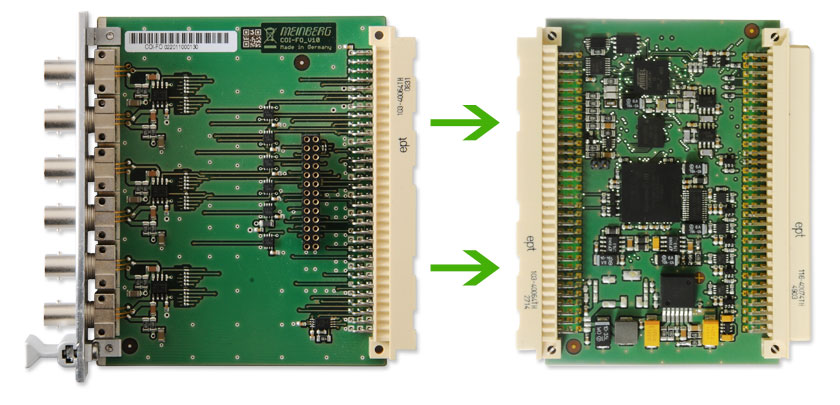

CPE Front-End :: Back-End

Zbog modularnog sastava M3000 svaki od modula moguće je zameniti tokom delovanja uređaja. U isti mah korisnik može po potrebi sam da proširi kapacitet sinhronizacije dodavanjem novih modula u uređaj. Tako da je to trenutno jedno od najbolje proširivih kao i prilagodljivih rešenja za sinhronizaciju.

I/O poziciju u M3000 možemo upotrebiti i za dodatne mrežne priključke sa IMS LNE (LAN Network Expansion) karticama ili s 4x10/100 Ethernet ili s 4x 10/100/1000 Ethernet priključcima. Teoretski je moguće imati maksimalno 41 Ethernet priključaka (10 pozicija x LNE x 4 priključka + 1 na modulu CPU), što dopušta najrazličitije konfiguracije mreže i odvajanje po fizičkim segmentima. LTOS V6 „bonding“ funkcija korisniku omogućava konfiguraciju visokoraspoloživog sistema sa redundantnim mrežnim vezama u slučaju kvarova kabla ili prekidača, pri čemu mrežna sinhronizacija nesmetano deluje i dalje.

IEEE1588 (Precision Time Protocol, PTP)
Funkcionalnost je podržana novim IMS-TSU (Time Stamp Unit) modulom u kombinaciji sa RJ45/SFP gigabitnim Ethernet priključkom i ugrađenim dvojezgrenim procesorom radnog takta 1GHz, koji nudi sinhronizaciju stotinama klijenata PTP. Meinbergov IMS-TSU modul je i jedno od najboljih PTP rešenja na tržištu jer podržava 1-step i 2-step, kao i Unicast, Multicast i hibridni način; Layer 2 (Ethernet), Layer 3 (Ipv4 i Ipv6) i End-to-End i Peer-to-Peer za određivanje zakašnjenja. Osim toga Meinbergova PTP varijanta podržava delovanje default profile, kao i telecom profile, enterprise i power profil. Modul IMS-TSU podesiv je kao: Master-only način, Slave-only način ili dinamično preklapa među njima (primer: Ordinary Clock). U slučaju da modul TSU deluje u slave načinu, može služiti i kao ulazni referentni signal, koji je prethodno sinhronizovan preko PTP Master Clock u mreži. U M3000 možemo smestiti do 10 IMS-TSU modula, a svakome od njih možemo odrediti svoje postavke. To nudi različite mogućnosti korišćenja: kao PTP sistem za merenje ili kao redundantni PTP master clock ili kao PTP prevodilački sistem, koji je na primer preko WAN sinhronizovan sa Grandmaster Clock u načinu telecom profile, a zatim služi kao lokalni Grandmaster u načinu power profile svojim lokalnim PTP klijentima.

Aktivni modul za hlađenje ACM (Active Cooling Module)

Iako je LANTIME M3000 na raspolaganju sa aktivnim modulom za hlađenje ACM (Active Cooling Module), koji sadrži redundantne ventilatore i ugrađen temperaturni i statusni nadzor, osmišljen je tako da može raditi i bez njega, dok ima iznad i ispod uređaja dovoljno prostora da vazduh nesmetano kruži kroz kućište. Ventilatore možemo po potrebi dodati i kasnije ili ih možemo jednostavno zameniti na licu mesta ako dođe do kvara.

Sam koncept kućišta M3000 osmišljen je tako da se svi glavni priključci uređaja nalaze na zadnjoj ploči. To važi i za napajanja i za sve sinhronizacijske i ostale ulazno/izlazne signale. Čeona ploča, gde se nalaze: osvetljen LC prikazivač sa tipkama menija, servisni USB ulaz i serijski priključak za upravljanje, ujedno nudi i pristup do ACM ventilatorskog utora. Takođe je na raspolaganju i set za montažu LANTIME M3000 kućišta u 19'' orman.
