LANTIME M600/GPS/PTP - PTPv2 / IEEE 1588-2008 referentni sat (Grandmaster Clock) i NTP vremenski server s ugrađenim prijemnikom GPS

Glavne karakteristike

• Sinhronizacija klijenata, kompatibilnih s IEEE1588-2008 (PTPv2)
• Sinhronizacija klijenata, kompatibilnih s NTP i SNTP
• Web interfejs za podešavanje i praćenje statusa, konzolni interfejs
• Podržani protokoli: IPv4, IPv6, PTP/IEEE 1588-2008, NTP, SNTP, DAYTIME, DHCP, HTTP, HTTPS, FTP, SAMBA, SFTP, SSH, SCP, SYSLOG, SNMP, TIME, TELNET, W32TIME
• Različite mogućnosti za slanje upozorenja o promeni statusa: Email, Winmail, SNMP, na vanjski prikazivač
• Puna podrška protokolu SNMP v1, v2, v3
• USB interfejs, dostupan preko čelne ploče, omogućava izvršavanje ažuriranja, proveru autentičnosti, spremanje konfiguracijskih i dnevničkih datoteka
• Vanjska antena, priključena preko standardnog koaksialnog kabla dužine do 300 m
• 6 neovisnih mrežnih priključaka RJ-45, Ethernet 10/100 Mbit (od toga 1 x IEEE 1588-2008)
• Mogućnost dodatnih proširenja i/ili konfiguracija

Vremenski serveri LANTIME koriste se u celom svetu za opskrbljivanje s tačnim vremenom kompjuterskih mreža svih veličina. Kao izvor tačnog vremena imaju ugrađen prijemnik GPS i omogućavaju sinhronizaciju svim klijentima, kompatibilnim s PTPv2 / IEEE 1588-2008 i svim sistemima, kompatibilnim s protokolom NTP ili SNTP. U uređaj je ugrađen visokostabilan i tačan oscilator, koji jamči nesmetano delovanje i u slučaju smetnji ili privremenog prekida prijema.

Visoko stabilan IEEE 1588-2008 referentni sat (Grandmaster Clock) jamči vrlo tačnu sinhronizaciju PTP klijentima ("slave" jedinicama, na primer PTP270PEX) i apsolutno vreme ("curent time of day") u PTP mrežama.

Operacijski sistem GNU/Linux u kompjuteru SBC (Single Board Computer), ugrađenom u LANTIME, optimiziran je za delovanje na visokom stupnju sigurnosti i pouzdanosti.

Veliki vakumsko fluorescentni prikazivač (VFD) na čelnoj ploči prikazuje stanje unutrašnjeg prijemnika GPS i podsistema NTP.

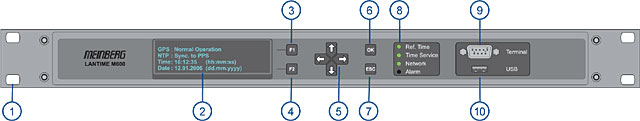

1. Rupe za montažu u 19' ormarić
2. VF (Vakuumski Fluorescentni) prikazivač, svetleći, 256 x 64 piksela
3. Tipka F1: Prikaz pomoći i dodatnih informacija
4. Tipka F2: Pregled parametara mreže
5. 4 smerne tipke: odabir sledećeg menija i promena vrednosti parametra
6. Tipka OK: spremanje podešavanja ili ulaz u podmeni
7. Tipka ESC: poništavanje menija i pomak na viši nivo
8. Statusna LED Reference time: zelena: sinhronizovan, crvena: greška
   Statusna LED NTP time service: zelena: sinhronizovan, crvena: greška
   Statusna LED Network connection: zelena: povezan, crvena: greška
   Statusna LED Alarm: crvena: greška
9. Veza za kompjuterski terminal, serijski interfejs,Vt100, 38400Baud,8N1, veza Nullmodema s PC-em
10. USB konektor za USB memoriju (ključ)

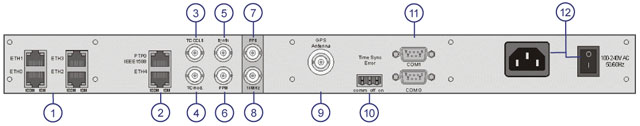

1. 4 mrežna konektora - ETH0, ETH1, ETH2, ETH3, 10/100 Mbit RJ45
2. 1 mrežni konektor - ETH4 i 1 mrežni konektor PTP0/IEEE1588 - RJ45 10/100 Mbit
3. Vremenski kod - nemodulirani izlaz
4. Vremenski kod - modulirani izlaz
5. Izlaz frekventnog sintetizatora
6. Izlaz minutnih impulsa
7. Izlaz sekundnih impulsa
8. Izlaz 10MHz
9. BNC konektor GPS antene
10. Relejski izlaz GPS Time Sync Error
11. Serijski izlaz RS232 za vremensku kodu
12. Napajanje, 85 ... 264 V AC, 47... 63 Hz, 1 A/230 V , 2 A/115 V

Sistem je moguće konfigurisati preko čitača Weba s kojim možemo pristupati opširnom, ali jednostavnom html interfejsu. Uređaju je moguće pristupiti i korišćenjem protokola Telnet ili SSH i menjati postavke preko tekstualnih menija.

PTP V2 "multicast" implementacija LANTIME je u potpunosti skladna sa standardom IEEE 1588-2008 ("two step clocks") i osigurava i poruke za upravljanje PTP.

Server LANTIME M600/GPS/PTPv2 ima standardno ugrađen oscilator visoke tačnosti tipa OCXO HQ. Oscilator određuje tačnost sistema prilikom ispada signala GPS. Ako aplikacija zahteva veću tačnost oscilatora, na raspolaganju je i oscilator tipa OCXO DHQ.
